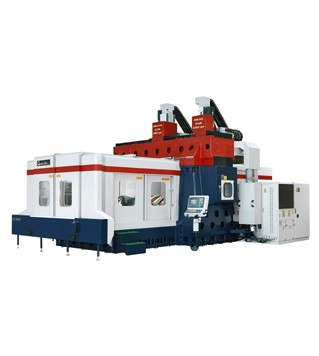

快捷高速高精度鏜銑加工中心机AV - 3020
发布时间：2018-01-31浏览次数：1016
型 号：AV-3020
• 一体成形门柱、横梁及底座等主结构，结合力学原理，结构强固，避震力强，改善热传导性能，增强高速切削之稳定性。
• 大型工作台尺寸3400 x 2185 mm，由16滑块固定，高刚性、耐重压，运行最顺畅可靠。
• 三轴装配大型高刚性精密线性滑轨，精密组装，滑行轻巧，能充分反映高速运转时轴向马达之应答性。
• 三轴配置扭力限制联轴器，作扭力安全限制，保护传动系统安全。
• 双自动换刀装置，20把刀(A63) / 16把刀(A100)，分置于U型门柱内。圆盘式刀盘设计，机构单纯，寿命长，换刀动作过程确实。
• 中空式，内部油循环温控之大直径滚珠螺杆，欲压设计及预拉装配，刚性高，支持高速进给时之伺服性。
行程
|
X轴(工作台左右)
|
3,000 mm
|
||
|
Y轴(主轴前后)
|
2,000 mm
|
||
|
Z轴(主轴上下)
|
HSK-A100 : 800 mm
|
HSK-A63 : 800 mm
|
|
|
HSK-A100主轴鼻端至工作台面
|
H: 400-1,200 mm
|
L: 200-1,000 mm
|
|
|
HSK-A63主轴鼻端至工作台面
|
H: 468-1,268 mm
|
L: 268-1,068 mm
|
|
|
X/Y/Z轴传动
|
安全扭力限制联轴器
|
||
|
工作台
|
|||
|
尺寸
|
3,400 x 2,185 mm
|
||
|
T型槽(宽x槽数x间距）
|
22 x 11 x 191.25 mm
|
||
|
最大负载(平均分布)
|
15,000 Kgs
|
||
|
主轴(内藏式)
|
|||
|
HSK-A63
|
主轴转速
|
24,000 RPM
|
|
|
马达
|
289 Kw, 69 Nm
|
||
|
HSK-A100
|
主轴转速
|
8,000 RPM
|
|
|
马达
|
32 Kw, 300 Nm
|
||
|
主轴油冷却
|
机体同调，定温±1°C
|
||
|
进给速率
|
|||
|
HSK-A100主轴切削进给
|
1-20,000 mm/min
|
||
|
HSK-A63 主轴切削进给
|
1-20,000 mm/min
|
||
|
X.Y.Z轴快速进给
|
20,000 mm/min (0%, 30%, 50%, 100%)
|
||
|
自动换刀系统(凸轮圆盘式)
|
|||
|
HSK-A63, 20刀把 最大刀具直径/长度/重量
|
Ø35 mm / 220 mm / 7kg
|
||
|
HSK-A100, 16刀把 最大刀具直径/长度/重量
|
Ø66 mm / 350 mm / 12kg
|
||
|
气压源
|
|||
|
使用压力/供应量
|
6 kg/cm2 / 750 l /min
|
||
|
电源供应
|
|||
|
总容量
|
80 KVA
|
||
|
冷却
|
|||
|
泵浦
|
0.58 Kw x 2
|
||
|
冷却箱容量
|
540 L
|
||
|
机械规格
|
|||
|
机械尺寸(长x宽x高)
|
8,560 x 6,535 x 4,660 (4,460) mm
|
||
|
机械重量
|
53,000 kg
|
||
销售联系人：王经理/13773199619
