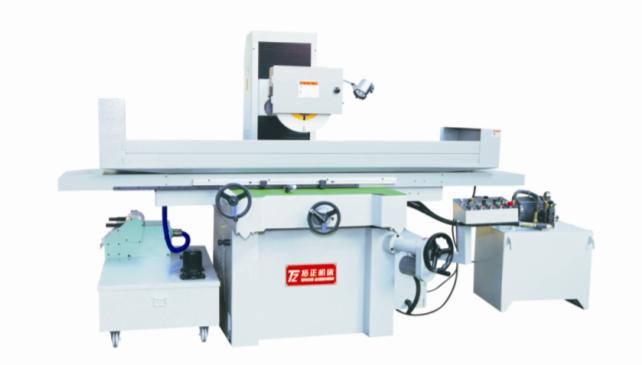

拓正精密水磨 TZ-5010AHR/AHD
发布时间：2018-01-27浏览次数：1117
拓正磨床机械特性：
(1) 主要铸件采用稳定性高吸震性强之高级灰口铸铁铸造，由多道弛力退火处理而成。
（2）本机左右前后双V滑道粘贴耐磨树脂Turcitr-B精密铲花，延长机器的使用寿命滑动顺畅耐磨，适合成型研磨。
（3）主轴与主轴马达采用一体式直结设计，采用变精密ABEC7（P4）级轴承，确保主轴之高精度与高寿命。
（4）采用循环式自动润滑系统。
TZ-5010AHR/5010AHD 技术参数：
| 项目 | 规格 | 参数 |
| 精密平面磨床 | 510系列 | TZ-5010AH/AHR/AHD |
| 加工能力 | 加工范围 |
1000X500 mm |
| 左右最大移动量 | 1150mm | |
| 前后最大移动量 | 480mm | |
| 工作台面至主轴中心最大距离 | 600mm | |
| 工作台最大承受重量 | 620Kgs | |
| 工作台 | 工作台T型槽 | 14x3mmxN |
| 工作台速度 | 5-25m/min | |
| 前后手轮进刀 | 0.02/一格 | |
| 4/一圈 | ||
| 前后自动进刀 | 0.1-10mm | |
| 前后快速移动 | 50HZ：990mm | |
| 60HZ：1190mm | ||
| 砂轮 | 砂轮尺寸 | 127x355x（20-50） |
| 主轴转速 |
1450/1740 R.p.m | |
| 上下结构 | 最大移动量 | 500mm |
| 上下手轮进刀 | 一格：0.005mm | |
| 一回转：0.4mm | ||
| 自动进刀量 | 0.002-0.008mm | |
| 上下快速移动量 | 230m/min | |
| 马达 | 主轴马达 | 7.5x4HPXP |
| 上下驱动马达 | 80w | |
| 上下伺服马达 | 750w | |
| 油压马达 | 3x4HPXP | |
| 吸尘马达 | 3/4X2HPXP | |
| 冲水马达 | 1/8X2HPXP | |
| 前后驱动马达 | 40w | |
| 尺寸 | 机器高度 | 2010mm |
| 占地面积 | 2350x4000mm | |
| 净重 | 3500kgs | |
| 毛重 | 4600kgs |
