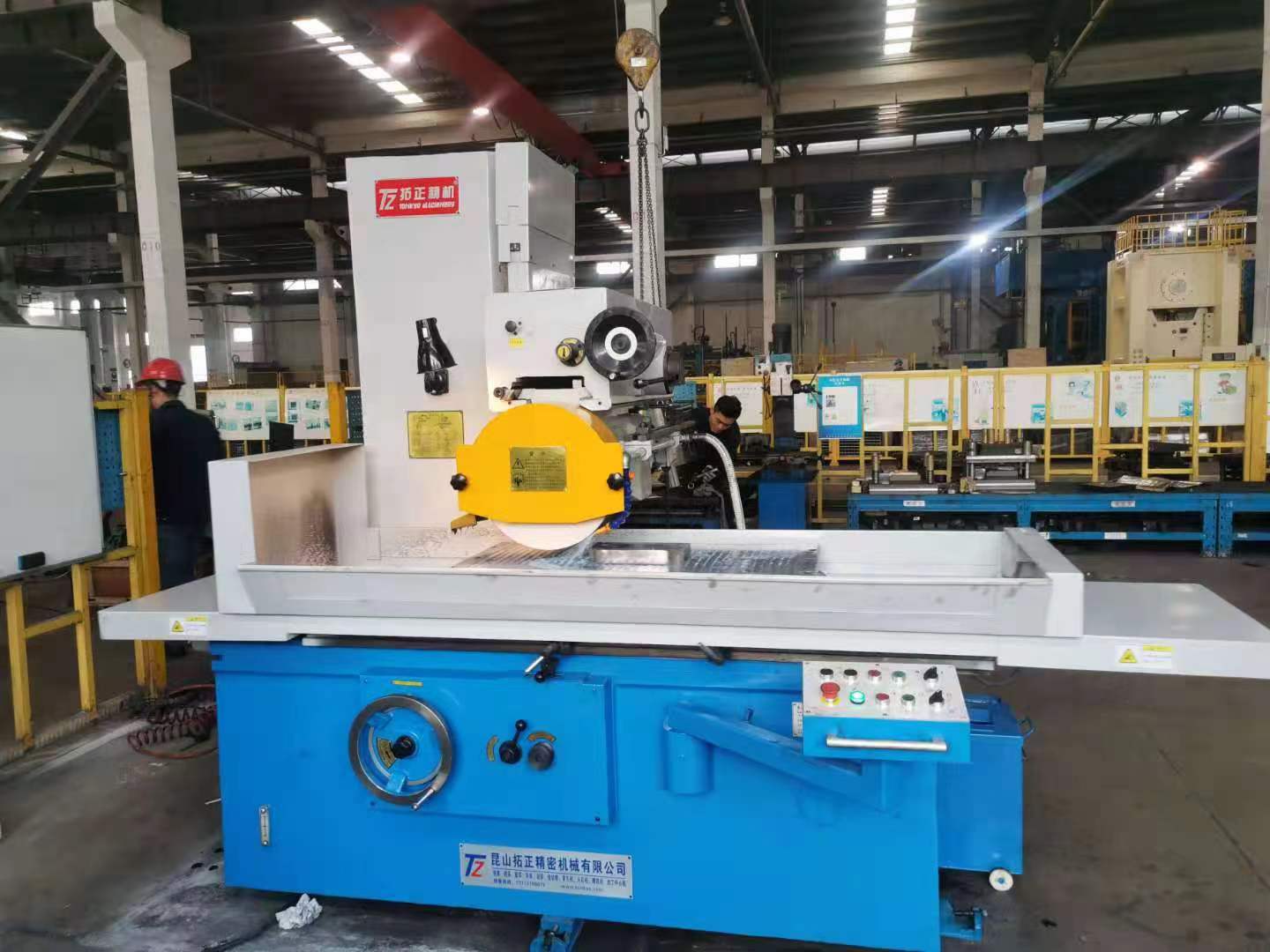

南通大水磨M7163×16
发布时间：2018-01-27浏览次数：1703
南通磨床详细介绍：
本机床主要用于精密磨削，磨削精度和光洁度都很高。操作方便，垂直有微量进给。适用于加工各种零件和刀模具。特别适用于磨削高精度、高光洁度的零件或工具，并具有较高的磨削效率。
本机床系列（M7130-M7163）具有下列特点:
*机床采用十字工作台的布局形式，立柱和磨头的结构紧凑，垂直进给灵敏度高，保证了横向导轨的精度。
*工作台横向进给采用滚柱导轨，由交流变频电机控制无级调速，可获得精细的断续和连续进给，因此可进行高光洁度磨削。
*工作台纵向运动采用叶片式可逆变量泵和闭式液压系统，运动和换向平稳，噪音小，油池温升低。
*磨头采用小孔节流静压轴承，具有较高的刚度和回转精度。
*磨头上随机装有自动砂轮修整器，修整速度可以无级调整，修整轨迹与工作台面平行，保证了修整质量优良。结构精巧，操作方便，可以用来粗修和精修砂轮。
南通M7163大水磨参数：
| 规格 | 单位 | 参数 |
| 工作台面尺寸（宽*长） | mm | 630*1600 |
| 最大磨削尺寸（宽*长*高） | mm | 700*1600*425 |
| 工作台最大纵向行程 | mm | 1700 |
| 工作台速度（无极） | m/min | 3-25 |
| 工作台承载量（含电磁吸盘） | kg | 1600 |
| 砂轮轴中心至工作台面距离（最大） | mm | 600 |
| 磨头最大横向行程（手摇） | mm | 690 |
| 磨头横向行程断续进给量 | mm/次 | 3-30 |
| 砂轮轴转速 | r/mm | 1440 |
| 垂直进给手轮刻度盘值 | mm | 0.01 |
| 砂轮尺寸（外径*内径*宽） | mm | φ400*φ203*50 |
| 电机总功率 | kw | 13.7 |
| 磨头电机功率 | kw | 7.5 |
| 加工表面对基面的平行度 | mm | 300:0.005 |
| 表面粗糙度 | um | ra0.63 |
| 机床净重 | kg | 7500 |
| 外形尺寸（长*宽*高） | mm | 4200*2400*2400 |
销售热线：王经理/13773199619
