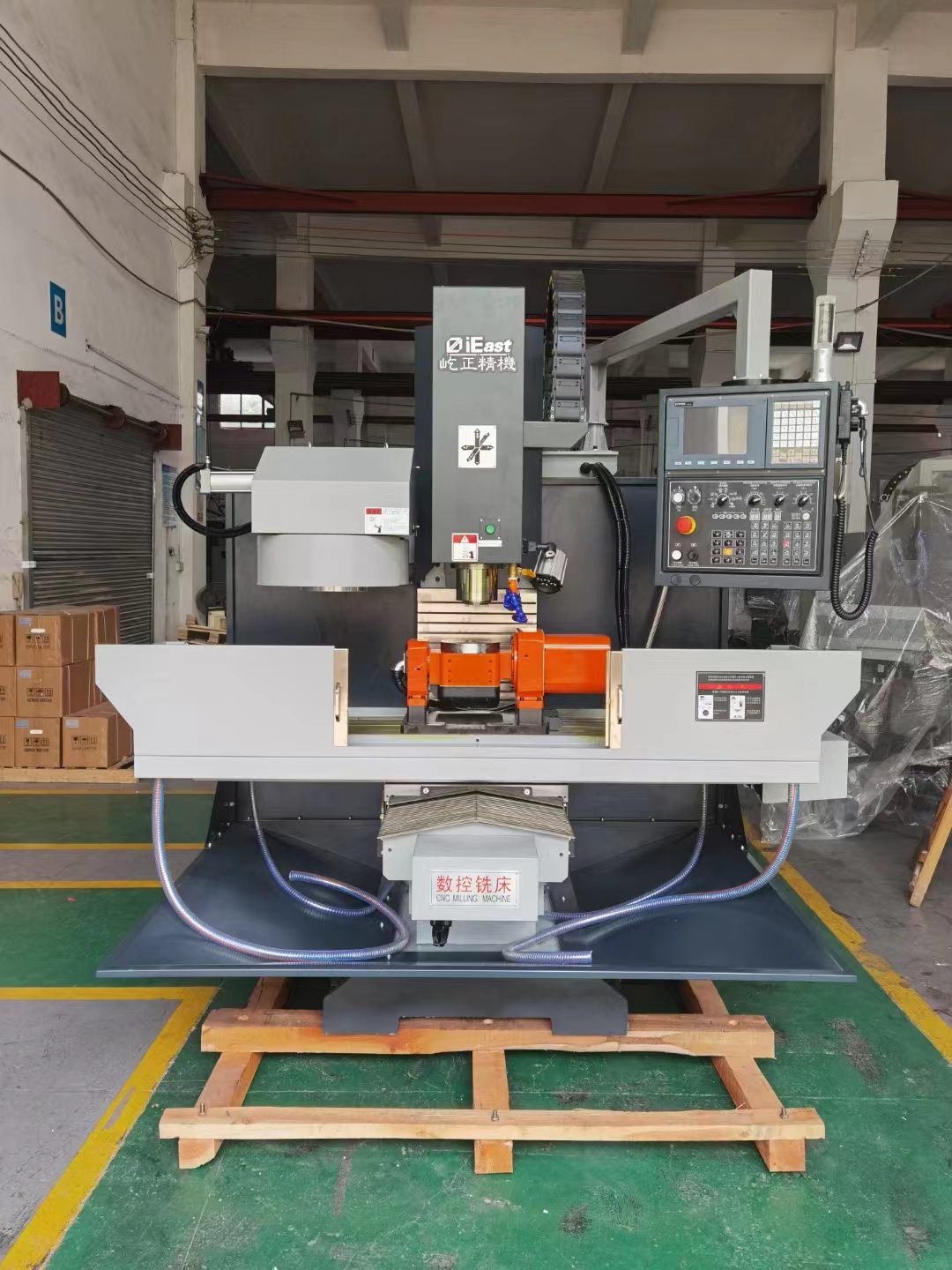

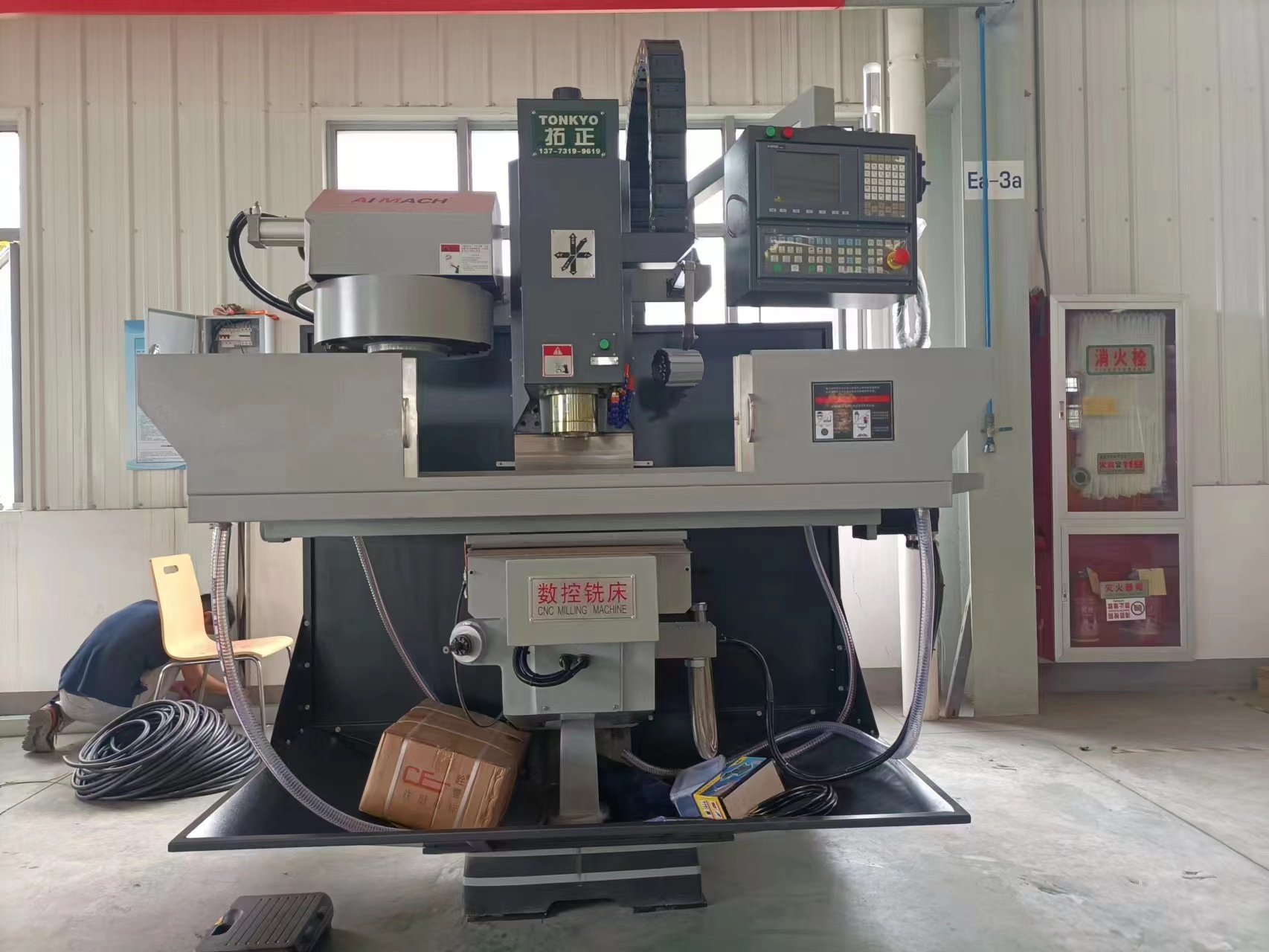

拓正数控铣床MX40C
技术参数与主要配置
一、机床主要配置：
1、 产品名称：数控铣床
2、 型号规格：MX40c
3、 订购数量：以销售合同为准
4、 系统配置:广州数控980
5、 主轴配置：最高8000转/分钟
6、 刀库配置：12T斗笠式刀库
▲保固期限一年，如机器非因人爲操作不当或不可抗力之损害，本公司免费更换配件及维修。
二、机床技术参数
技术参数 | 单位 | 参数 |
X轴行程（工作台左右移动） | mm | 900 |
Y轴行程（工作台前后移动） | mm | 340 |
Z轴行程1（伺服驱动） | mm | 400 |
Z轴行程2（手动-升降台） | mm | 100 |
主轴鼻端至工作台面距离 | mm | 120～500 |
工作台尺寸 | mm | 1470*320 |
工作台最大载重 | kg | 300 |
T 型槽尺寸（槽宽×槽数） | mm | 16×3 |
主轴最大转速 | rpm | 6000 |
主轴锥度 | BT | BT40 |
快速进给速度(X/Y/Z) | m/min | 10/10/10 |
主电机功率 | Kw | 3.7 |
机床尺寸 | mm | 1900×1650×2650 |
机床重量 | kg | 1600 |
定位精度 | mm | ±0.005/300 |
数控系统 | 广州数控980MDI |
三、MX40C主要外购件清单
序号 | 品名 | 产地 | 制造商 | 規程型號 |
1 | 主轴 | 台湾 | 健椿/德速 | 直徑 120mm.8000rpm |
2 | X 轴滚珠丝杆 | 广东 | 广恒 | 螺距 10mm |
3 | Y 轴滚珠丝杆 | 广东 | 广恒 | 螺距 10mm |
4 | Z 轴滚珠丝杆 | 广东 | 广恒 | 螺距 10mm |
5 | X 线轨 | 广东 | 凯特 | 35mm |
6 | Y 线轨 | 广东 | 凯特 | 35mm |
7 | Z 线轨 | 广东 | 凯特 | 30mm |
8 | 机身铸件 | 台资 | 台正 | FC-250 |
9 | 自动润滑系统 | 台资 | 宝腾、浙江胜祥 | YET-C2P2-3L/DT-500 |
10 | 三軸護罩 | 国产 | ||
11 | 打刀缸 | 台资 | 豪澄、协清、中日 | 6000kg |
12 | 刀庫 | 台资 | 德速 | 斗笠式 BT40-12T |
13 | 控制器 | 广东 | 广州数控 | 980mdi |
14 | X/Y 伺服電機 | 广东 | 广数 | |
15 | Z 伺服電機 | 广数 | 广数 | |
16 | 主軸電機 | 国产 | 广数 | 3.7KW |
17 | 第四轴 | 台湾 | 金潭佳 | （选配） |
备注：根据供货情况自行调整品牌，但不低于原品牌的质量等级标准。
